| 加工定制：是 | 品牌：南通高中压阀门 | 型号：ZXG,ZXM |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：400mm |
| 适用介质：水、 蒸汽、 油品、 弱酸碱介质、 氮气、 空气 | 压力环境：常压 | 工作温度：高温 |
| 流动方向：双向 | 驱动方式：伺服 | 零部件及配件：配件 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 标准：国标 |
| 密封形式：硬密封型 | 规格：DN40～DN400/1-1/2〞～16〞 |

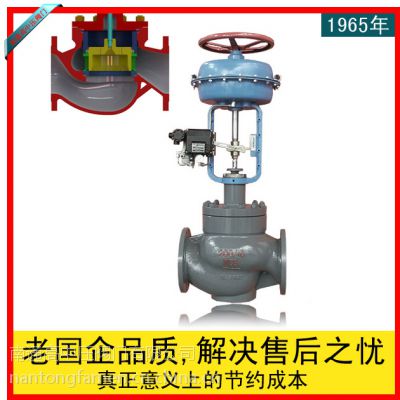

【套筒调节阀概述】
套筒调节阀，是一种压力平衡式调节阀，阀体结构紧凑，流道呈S流线型。该产品具有流通能力大、可调范围广、流量特性***度高等特点。其通常配用气动薄膜执行机构，适用与要求动态稳定性好、噪音低、泄露等级低的流体控制场合
【套筒调节阀产品范围】
压力(Class)： | PN16～PN100 /150LB～600LB |
规格(Size)： | DN40～DN400/1-1/2〞～16〞 |
材质(BodyMatl)： | WCB,WC6,WC9,C5,LCC,CF8,CF8M |
连接方式(Ends)： | RF,RTJ,MF,BW |
【套筒调节阀主要性能指标】
基本误差 | ±1.5%(带定位器);±8%(不带定位器);±2.5%(电子式执行机构); |
回 差 | 1.5%(带定位器);——(不带定位器);2%(电子式执行机构); |
滞 后 | 0.6%(带定位器);6(不带定位器);3%(电子式执行机构); |
可 调 比 | R=50 |
泄漏等级 | ANSI CLASS IV(额定容量×0.01%);ANSI CALL V(硬密封，可选);ANSI CLASS VI（软密封) |
流量特性 | 等***比，线性 |
额定Cv值 | 见下 |
【套筒调节阀设计特色】
◆流通能力强
◆流体力学设计理念
◆多种阀内件结构
◆导向面积大，动作平稳
◆可调范围大，调节精度高
◆浮动型密封环，密封性能好
◆模块化整体结构设计，互换性好
◆适用于各种流体介质的控制
◆波纹管密封可选。
【套筒调节阀流量系数Cv】
