| 品牌：南通高中压阀门 | 型号：J44H/Y | 连接形式：法兰 |
| 材质：铸钢 | 公称通径：600mm | 适用介质：弱酸碱介质 |
| 压力环境：高压 | 工作温度：常温 | 标准：美标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动,涡轮头,电动,气动 |
| 零部件及配件：配件 | 形态：角式 | 类型(通道位置)：直角式 |
| 规格：2“～24“/DN50～DN600 |

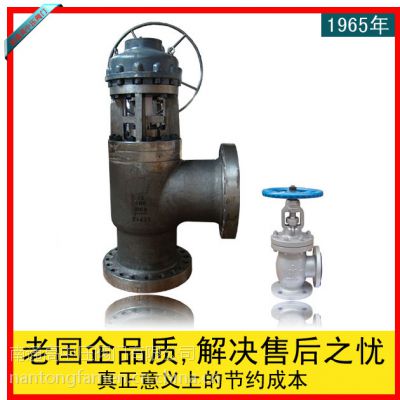

【角式截止止回阀产品概述】
角式截止阀，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。流路简单，有一定的自洁功能。适合介质切断，更适合高压差节流或调节。
【角式截止止回阀产品范围】
压力(Class)： | 150lb～1500lb | 2500lb |
规格(Size)： | 2"～24" | 2"～12" |
材质(BodyMatl)： | WCB/A105,WC6/F11,WC9/F22,C5/F5,C12A/F9a,CF8M/F316 | |
连接方式(Ends)： | RF,RTJ,BW | |
【角式截止止回阀内件材质】
零部件名称Part Name | 内件号TRIM NO | ||||
5 | 8 | 12 | 15 | 16 | |
阀座密封面Seatsurfaced | STL6 | STL6 | STL6 | STL6 | STL6 |
闸瓣密封面Discsurfaced | STL6 | 13Cr | 316 | STL6 | STL6 |
阀杆Stem | 410 | 316 | 304 | 316 | |
上密封面Backseat | |||||
填料隔套Lantern ring | |||||
填料压套Gland | |||||
【角式截止止回阀设计特色】
◆截止止回可选
◆填料压盖螺栓为活节螺栓，便于填料维护。
◆150lb、300lb体盖为凹凸面，600lb及以上阀门体盖为环，或压力自密封阀盖。
◆防吹出阀杆设计具有一个锥型的上密封面,允许阀门处于全开位置时置换填料。
◆阀瓣标准设计为锥塞型,可按照客户要求,也可提供球型、抛物线型或扁平型。
◆阀座密封面标准材质为STL6。
◆阀瓣可与阀体导向，***密封性能及工作稳定型。
