价 格
订货量
￥5818.00
1 - 9
￥5817.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 加工定制：是 | 品牌：南通高中压阀门 | 型号：H64Y/H/W |
| 材质：铸钢 | 连接形式：焊接 | 种类：旋启式 |
| 结构形式：旋启式 | 公称通径：900mm | 适用介质：蒸汽 |
| 形态：旋转式 | 压力环境：高压 | 标准：美标 |
| 流动方向：单向 | 驱动方式：伺服 | 工作温度：高温 |
| 类型(通道位置)：直动式 | 规格：2“～36“ |

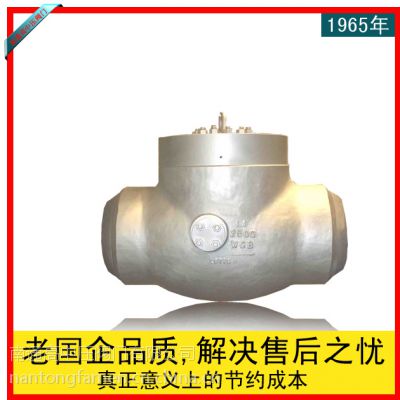

【压力自密封倾斜阀瓣止回阀产品范围】
压力(Class)： | 600lb | 900lb | 1500lb | 2500lb |
规格(Size)： | 2"～30" | 2"～24" | 2"～24" | 2"～12" |
材质(BodyMatl)： | WCB,LCC,WC6,WC9,C5,C12A,CF8,CF8M | |||
连接方式(Ends)： | RF,RTJ,BW | |||
【压力自密封倾斜阀瓣止回阀内件材质】
零部件名称Part Name | 内件号TRIM NO | |||
5 | 8 | 15 | 16 | |
阀座密封面Seatsurfaced | STL6 | STL6 | STL6 | STL6 |
阀瓣密封面Disc surfaced | STL6 | 13Cr | STL6 | STL6 |
销轴pin | 410 | 304 | 316 | |
填料轴Axle | ||||
衬套Bushing | ||||
【压力自密封倾斜阀瓣止回阀设计特色】
◆四开环结构以吸收由于内压产生的沿中法兰轴向方向的朝外推力。
◆密封环提供承压表面并防止垫片变形
◆整个阀座、销轴、阀瓣可以在焊接安装在阀体内部前安装测试,排除密封泄漏。
◆易于在线操作维护。旋转的中心销轴靠近重力中心，阀瓣密封锥面与阀座没有滑动，且大大减小水锤现象。
◆圆锥密封面自对中心。可以应用到竖直管道上，介质从下往上。
◆启闭行程短，能快速开启和关闭，有效阻止介质倒流且减少水锤现象。
