| 品牌：南通高中压阀门 | 型号：WZ41H/W/Y | 连接形式：法兰 |
| 主体材料：不锈钢 | 公称通径：400mm | 适用介质：各种高腐蚀化学介质 |
| 材质：不锈钢 | 密封形式：硬密封型 | 标准：API 600 |
| 外形：中型 | 流动方向：双向 | 驱动方式：齿轮头,电动,气动,手动 |
| 零部件及配件：配件 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：DN15～DN400 |

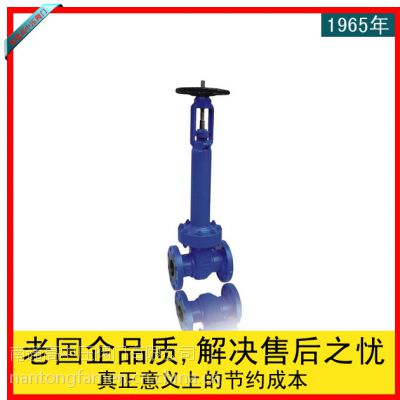

【波纹管闸阀概述】
WZ41H波纹管闸阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率增加生产设备安全性，减少了维护费用及频繁的维护保养。还提供了清洁安全的工作环境。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的切断或接通管路上。
【波纹管闸阀产品范围】
压力(Class)： | 150lb | 300lb | 600lb | PN16 | PN25 | PN40 |
规格(Size)： | 1/2"～16" | 1/2"～14" | 1/2"～12" | DN15～DN400 | DN15～DN400 | DN15～DN400 |
材质(BodyMatl)： | WCB,LCC,WC6,WC9,C5,C12A,CF8,CF8M | |||||
连接方式(Ends)： | RF,RTJ,BW | |||||
【波纹管闸阀内件材质】
零部件名称Part Name | 内件号TRIM NO | ||||||||
1 | 2 | 5 | 8 | 10 | 12 | 15 | 16 | 20 | |
阀座密封面 Seatsurfaced | 410 | 304 | STL6 | STL6 | 316 | STL6 | STL6 | STL6 | STL6 |
闸板密封面 Wedgesurfaced | STL6 | 13Cr | 316 | STL6 | STL6 | 304 | |||
阀杆Stem | 410 | 316 | 304 | 316 | 304 | ||||
填料隔套Lantern ring | |||||||||
填料压套Gland | |||||||||
波纹管Bellows | 304,316,321,304L,316L | ||||||||
【波纹管闸阀设计特色 】
◆适用于蒸汽、热油、剧毒气体或液体介质
◆波纹管作为此类阀门的关键要素，通过自动焊接连接阀杆与阀盖。波纹管***阀杆零泄漏。
◆双重密封（波纹管+填料），实现高性能密封。
◆注油嘴，可直接向阀杆、螺母和轴承加油。
◆人体力学手轮,使其易于操作且寿命长。
◆密封面堆焊钴基合金，耐磨，耐腐蚀。
